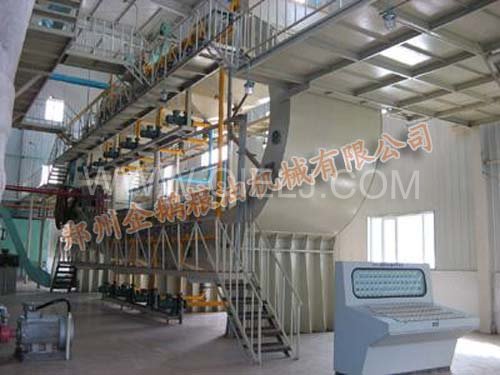

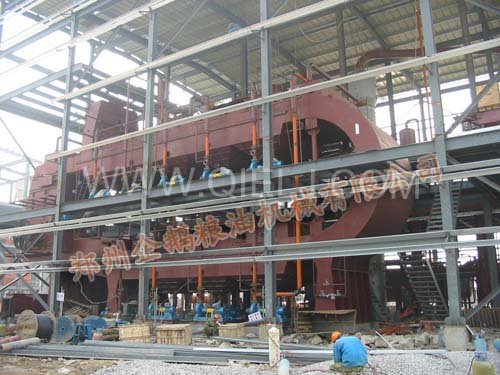

目前國內應用較多的為環形浸出器。物料首先進入浸出器上部的存料箱，在刮板鏈框的推動下向噴淋浸出段(直段)緩慢前進，同時進行多次噴淋后經彎曲段進入下層繼續浸出，在浸出的最后階段再用新鮮溶劑噴淋，爾后濕粕通過瀝干段繼續前行并自然瀝干，最終從出料口(下層)排出。環形浸出器最大的特點是物料從彎曲段進入下層時能夠翻動，使得物料的浸出更加均勻透徹，料層淺，濕粕含溶少，殘油容易降至1％以下。

環形浸出器功能簡介：

1.環形浸出器也采用不銹鋼柵板，浸出器本身有預浸段、主浸段、瀝干段。且在浸出過程中油料可翻動增加浸出的均勻性。

2.獨特的本格噴淋方式保證了良好的浸出效果。

3.特殊的卸料系統，可任意可調的轉速，把浸出器落下的濕粕均勻的對濕粕刮板喂料，緩解了濕料對濕粕刮板的沖擊，保證了蒸脫機脫溶時間的穩定，解決了由于濕料拉空，蒸脫機混合氣體由濕粕刮板倒灌入浸出器等一系列問題。

4.環形浸出器優點，噸位大，料層均勻，混合油利用率高，濃度遞度大，噴淋滲透快，瀝干快，濕粕含溶低。

鄭州企鵝糧油機械環形浸出設備特點：

（1）料層在移動過程中有兩次翻轉，利于溶劑與混合油對料層的均勻作用；

（2）底料層浸出利于料層的快速滲透與瀝干，浸出時間短，濕粕殘溶及殘油少；

（3）下行段卸料，利于濕粕卸出；

（4）浸出器進料、卸粕連續均勻，整個系統壓力穩定。

環形浸出器特性（以大豆膨化為例）：

注：1．浸出器本體外形尺寸不包含存料箱和基礎的高度；

　　2．實際浸出時間可以通過變頻器來調節。

適用主要對象：

花生、大豆、玉米胚芽、菜籽、米糠、棉籽、葵花籽等。
